莫氏錐度原理與介紹
By CHUMPOWER  2017/08/28
in twiter google facebook


莫氏錐度為19世纪美國工程師莫氏(StephenA.Morse)為了解决麻花鑚的夾持問題而發明
(莫氏也是世界最早商業化麻花鑽頭(1864年)的發明者),
立即推廣為美國標準,進而發展成為全球標準。

莫氏錐度桿配合帶錐度的內孔,是利用摩擦力來傳遞扭矩的,一般為加大傳遞力矩,常加上扁尾,
因其拆卸簡便,重複拆卸不會影響精度,在機械加工中應用極為廣泛。

莫氏錐度,有0,1,2,3,4,5,6共七個號碼,其錐度值有一定的變化,
每一型號的公稱直徑大小分别为9.045、12.065、17.78、23.825、31.267、44.399、63.348,
主要用於各種刀具(如鑽頭、銑刀)、各種刀桿及加工機主軸的孔錐度。

莫氏錐度又分為長錐和短錐,短錐用於機床附件和機床連接孔,而長錐多用於CNC的主軸孔。

莫氏短錐有B10、B12、B16、B18、B22、B24六個型號,它們是根據莫氏長錐1、2、3號缩短而來,
例如B10和B12是莫氏長錐1號的大小兩端,一般機床附件根據大小和所需傳動扭矩選擇使用的短錐;
常用的鑚夾頭1-13毫米通常都是採用B16的短錐孔。

銓寶將莫氏錐度的便利性與特性應用在刀桿上,發展出一系列莫氏錐度刀桿,如:

 KeyLess的MT系列的鑚夾頭

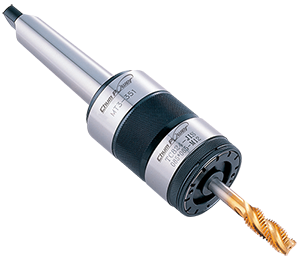

快換式絲攻夾頭


快換式絲攻夾頭-伸縮緩衝型

泛用型剛性絲攻夾頭

MT刀桿夾頭


參考資料: 維基百科

本文版權由銓寶工業(股)公司持有,任何形式的轉載或發放均需獲授權及註明出處。
我司保留依法追究侵權的權利,如有疑問或欲轉載此篇文章,請與我司行銷部聯繫。
